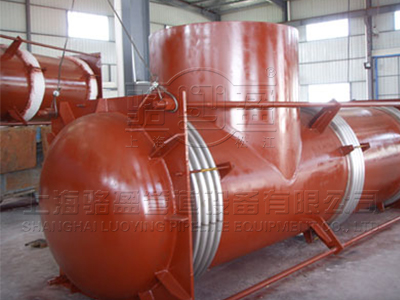

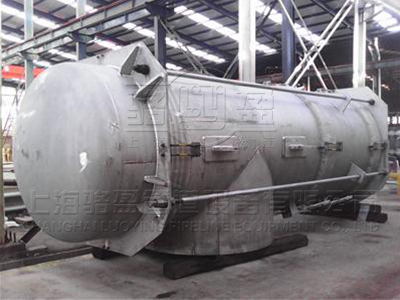

曲管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。 該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。
煤氣管道上常用的是曲管壓力平衡補償器。曲管壓力平衡補償器主要元件是波紋管；主要性能包括：補償量、彈性剛度，耐壓強度、穩定性、疲勞強度等。一般設計管網時要求曲管壓力平衡補償器在滿足強度、穩定性和疲勞壽命前提下，補償量越大越好，剛度值越小越好。
1.產品特點：
膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
2.安裝使用注意事項：
此類膨脹節一般應用在架空的直管線上，水平安裝。膨脹節安裝完后，所有的小拉桿須拆除。為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓。

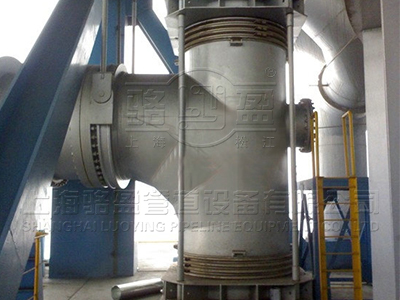

曲管壓力平衡式補償器安裝在管道的拐彎處或與設備連接的空間的管道上。平衡式補償器常用于泵、壓縮機、汽輪機及其他對載荷敏感的管道系統。上海駱盈生產的曲管壓力平衡補償器具有了良好的柔軟性、抗疲勞性、耐高溫、耐高低溫、耐腐蝕性等諸多特性。
|
公稱通徑 Nominal Diameter DNmm |
總波數 Sum of wave n
|
n?/2n?n?大管波數 Number of wave （big pipe）n?小管波數 Number of wave （small pipe） |
壓力等級 Pressure grade Mpa |
徑向外型很大尺寸 Max radial size mm |
壓力對應的產品長度 Pressure and related length Lmm |
|||||
| 0.25 | 0.6 |
接管J型 Connection tube J |
法蘭F型 Flange F |
|||||||
|
軸向補償量 Axial compensation mm 軸向剛度 Axial Stiffness N/mm |
0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | ||||
| 600 | 12 | 4/8 | 85/1050 | 53/4410 | 1173 | 1220 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/700 | 80/2940 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 165/525 | 106/2200 | 2700 | 2950 | 2724 | 2974 | |||
| 700 | 12 | 4/8 | 82/1347 | 54/4945 | 1331 | 1365 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/898 | 80/3297 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 163/674 | 108/2473 | 2700 | 2950 | 2724 | 2974 | |||
| 800 | 12 | 4/8 | 98/1003 | 45/7228 | 1474 | 1520 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 146/668 | 68/4819 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 195/501 | 90/3614 | 2700 | 2950 | 2724 | 2974 | |||
| 900 | 12 | 4/8 | 106/1075 | 55/4628 | 1634 | 1670 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 159/716 | 83/3085 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 212/537 | 110/2314 | 2700 | 2950 | 2724 | 2974 | |||
| 1000 | 12 | 4/8 | 108/0036 | 54/5042 | 1808 | 1840 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 162/758 | 82/3362 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 215/568 | 108/2521 | 2700 | 2950 | 2724 | 2974 | |||
